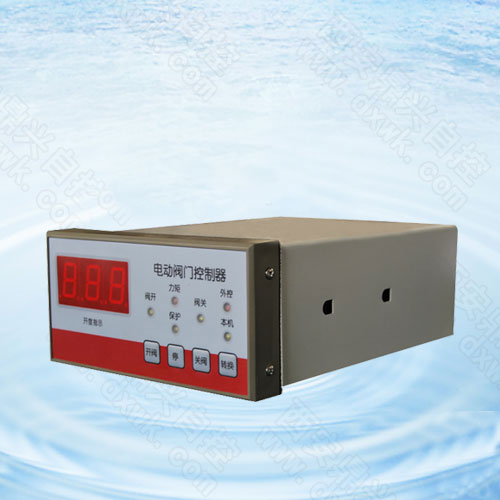

BFAS型电动阀门控制器安装调试

　　1原则：

　　(1)安装人员必须有电工安全操作证，按照相关规范安装;

　　(2)机箱内部有高压，务必接受PE保护接地端，非展业人员请勿带电拆卸机箱;

　　2调试方法：

　　(1)必须保证电动装置机械部分已经调试完并且能正常工作，有关电动装置机械部分的调试请见电动阀门的说明书。

　　(2)将您选购的控制器按图将其安装固定。

　　(3)用电缆参照本说明书所附电原理图将控制器端子和电动装置的端子连接起来,如果用户所订购的电动装置不带现场外制按钮，编号为12、13、14的接线端子不接即可，不会影响控制器的其他功能。

　　(4)把三相电源分别接到A、B、C、N端子上，编号为D1、D2、D3的接线端子接电动装置的电源。确认无误后接通电源，检查控制器是否设置在“本机”状态下，如果不是请按动转换按钮将控制器设置为“本机”状态。用手轮将电动阀门开启至约50%的开度。控制器具有电源相序自动逻辑校正功能。控制器初次通电时按动开阀按键电动装置运行有两种可能：一种可能是按正确方向运行，阀开指示灯闪亮，电动装置开向运行直至全开位置停止，阀开指示灯常亮，开度显示自动设定为100%。然后按动关阀按键，电动装置关向运行，阀关指示灯闪亮，电动装置关向运行直至全关位置停止，阀关指示灯常亮，开度显示自动设定为0%。另一种可能是按错误方向运行，虽然阀开指示灯闪亮，但是电动装置关向运行，直至全关位置停止，阀关指示灯常亮，开度显示自动设定为0%，此时控制器自动逻辑校正电源相序3秒钟后，电动装置将自动向开向运行，阀开指示灯闪亮，电动装置开向运行直至全开位置停止，阀开指示灯常亮。开度显示自动设定为100%。控制器初次通电时，按动关阀按键，电动装置运转过程同上，只是运行方向相反。至此控制器与电动装置的安装调试完毕。逻辑相序校正功能只能用在调试过程中，如果相应的阀门很重要建议人工调整相序!

　　(5)电动装置在开向或关向运行中，按动停按键，电动装置将停止在此时的位置，在电动装置静止状态时按动此键，则是消音。

　　(6)按动转换按键控制器为“外控”工作状态。控制器编号为12、13、14的接线端子接输入控制信号(无源触点)线。控制电动装置的开启和关闭，12为输入公用端，13为开阀端，14为关阀端。部分厂家的电动装置具备现场开关按钮，将其接至此端子即可实现电动装置的现场控制。同时其也可以作为计算机、PLC控制电动装置的输入信号端子(必须是无源接点28VAC/100mA)。

　　(7)后面板(端子位置图)，控制器对外进行电气连接用;
