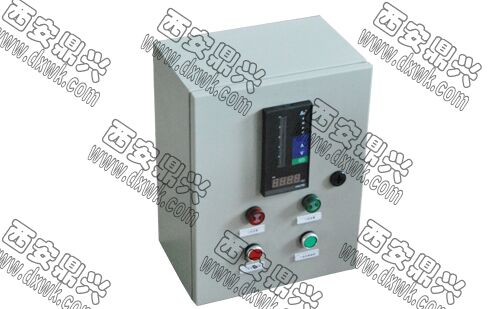

液位显示控制器的结构原理!
2015-10-17 16:38:48 点击:
西安鼎兴自控工程有限公司推荐:液位显示控制器的结构原理!
液位显示控制器的结果原理:
1、液位显示控制器传感器中装有三只干簧管分别为下限、上限、越限报警。TX-UQK-71-4有五只干簧管,比TX-UQK-71-2多两点液位显示。装有磁钢的浮球随液位上、下时使不同位置的干簧管动作,通过显示表内相应继电器的吸合将液位的正确位置指示出来。下限、上限显示表有继电器触点输出(相当于1 x 2开关)。上限越限时能发出声、光报警信号而无继电器触点输出。
2、液位显示控制器传感器中装有若干只干簧管。当装有磁钢的浮球随液位上、下时,使不同位置的干簧管动作,从而使传感器输出的阻值发生变化,显示表则将这变化的阻值转换成面板—卜的发光二极管的亮熄来显示被测的液位。显示表上装有控制点的设定钮,叮任意将液位的控制范围预先进行设定。当液位到达设定高度时,显示表内继电器吸合由继电器的触点通或断去控制液面或报警。
