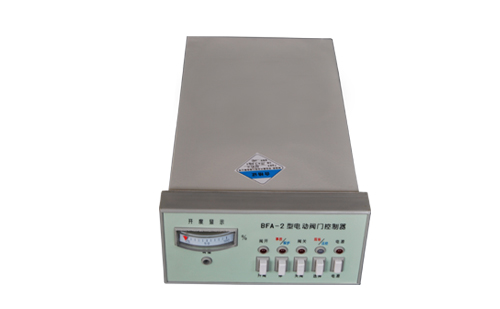

西安鼎兴自控工程有限公司推荐：电动阀门控制器的安装!

　　电动阀门控制器的安装：

　　根据所选购的型号规格按图将其安装固定，后面板上的接地端子必须可靠接地。

　　控制器和电动装置的电路图号是相同的，用电缆按相同的端子号把控制器和电动装置连接起来，如果用户不需要现场控制，12、13、14端子可不接。电动阀门控制器用于自控系统中时，12、13、14端子用于“自动开”、“自动关”对应信号的输入端子。

　　按下电源键，电源指示灯亮，现场远控开关指向远控，远控指示灯亮。

　　用手轮将阀门开启至50%开度处，按下开阀或关阀键，检查阀门的旋向与所按的按键是否一致，如不一致立即按停止键，切断三相电源，调换三相电源中的任意两相。

　　按下开阀键，当阀门全开到位时，前面板上的开阀指示灯亮;按下关阀键，当阀门全关到位时，前面板上的关阀指示灯亮;当阀门在开或关的过程中需要停止时，按停止键，阀门停止。把4号和7号端子短接，前面板上的事故灯亮。

　　当阀门处在全开位置时， 调前面板上的调整电位器，使开度表显示100%处。

　　现场远控开关指向现场，现场指示灯亮，短路12号和13号端子，阀门和开向运行，为点动状态;短路12号和14号端子，阀门向关向运行，为点动状态。

　　后面板上的保险管：220VAC、1A。
