固定设定点压差开关

AISE－PFS 固定设定点压差开关是专门为大批量OEM客户开发的，AISE的专业人员首先与客户进行良好的沟通了解客户产品的特性并针对该产品专业定制合造的压差开关，从而使水流量控制合理及准确，用户在现场不能更改压差开关的设定值，从而保证了压差开关的流量设定值不能更改，减少了由于现场水系统安装或设计不当导致机组发生故障和隐患。AISE考虑到用户的水质及水管路的材质还专门开发了双设定点压差开关，用于换热器的水流量过少、过大及换热器结垢脏污造成水流量过小的控制及指示，是换热器水流量控制最有效、最完善的方法，同时备有多种选项来满足客户的要求。

AISE公司充分考虑到用户应用的实际情况，知道用户关心的是流量控制，固定设定点压差开产均可以根据客户的要求将压差开关的压差设定值转换成针对某一特定换热器的流量保护值，我们即可根据这一要求定制符合客户流量指标的压差开关，客户在检验时只需按流量来检测即可。

四、换热器水流量精确控制

AISE 压差开关用作换热器水流量控制是HVAC水系统中最重要的应用，它是替代靶式流量开关的最优的选择。它具有精确的复位流量和断开流量，复位流量是检验用户水系统首次开机是否满足要求的最低流量，断开流量是保护用户正在运行时由于错误采用二通电动阀或水过滤堵塞造成的流量减小，下面我们以板式换热器和套管式换热器为例介绍压差开关用作水流量控制的特性。

五、板式和套管式换热器水流量控制

板式换热器以体积小、传热效率高目前已广泛应用在中小型冷水机组中作为蒸发器或冷凝器。但板式换热器的特定结构注定要加强对其的防冻保护。板式换热器冻坏的一个最主要的原因是流经板式换热器的水流量小于额定流量。板式换热器冷煤侧温度低于冰点，造成板式换热器水侧结冰。大量的试验表明当板式换热器在制冷时通过的水流量小于额定流量的50%就有结冰的危险，因此精确控制板式换热器的水流量不小于额定流量的50%已经成为防冻保护的一项重要措施。根据板换的压降和流量曲线，查找50%额定流量下板式换热器的压降，此压降即为板式换热器流量保护的下限压差值，根据此值选择适当的压差开关并安装在整机上进行流量测试验正其流量保护值。我们建议批量生产的客户选择固定设定点的压差式流量开关，标定其压差或流量值可由AISE公司在专门的测试设备上完成，这样可以保证您的设定值正确且又避免不正确的改动设定值对设备产生的影响。

对于板式换热器用作冷凝器时，其通过适当的水流量可以确保冷凝压力控制在要求的范围内，有利于机组运行的稳定。

六、安装说明

1、压差式流量开关具有两根电线，为常开端输出。若有特殊要求请在订货时说明。

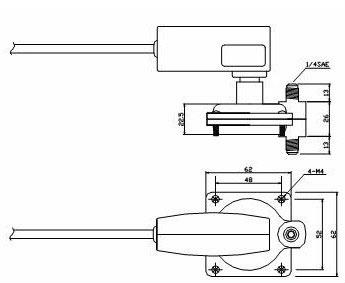

2、压差式流量开关的“+”端接系统的高压端（换热器的进水端）的1/4SAE接口，压差开关的“-”端接系统的低压端（换热器的出水端）。合适的压差开关测压位置非常重要，有利于保证压差测量值的准确性，应尽量靠近换热器的进出水口处作为测压口。

3、取压连接管与1/4〞SAE接口紧密连接，用15mm厚橡塑保温板和保温管对铜质壳体及连接铜管进行保温处理，也可以用电加热线将连接管逐圈和铜质壳体均匀缠绕，并将电加热线与板式换热器的防冻连锁，将缠绕有电加热线的连接管用保温胶带紧密包裹，这两种方法均可以防止连接管冻裂。

4、调试前请确认冷水机组水系统内已注满水并且已排除空气，为了防止水泵空蚀水泵在开机前必须排除空气。当水泵开机而压差开关不能复位时，请检查冷水机组外的水系统阻力是否太大，造成实际流量小于额定流量的80%，如果系统内存有空气或水系统设计不当造成的水泵空蚀都可能造成机组不能启动，这是正常现象，因未达到机组正常工作的流量。
