AISE提供专业高精度和高可靠性的压差开关, AISE公司生产的压差开关是自动反冲过滤器和中央空调水流量及压差检测理想的控制部件。最新推出的全铝外壳的压差开关完美体现AISE在压差开关上的创新设计理念。

PFS20型可调压差开关是为少量使用且对压差值有不同的要求时的应用场合而开发的，通常应用在工程中检测水过滤器、泵、热交换器、冷水机组及盘管等的压差，当系统中的水流量（压差）上升或下降到设定值时，输出一个警报或切断功能的警报提供给自控系统，它也可以用作指示泵或过滤器的状态。　　

可调设定点的压差开关可以根据客户的要求由工厂直接标定，并在产品标签上打印标定值，用户在现场不需再作调整。OEM客户可以根据设备要求的压差值通过专业仪表进行标定，AISE公司可以提供相关的技术服务。

可调设定点的压差开关在HVAC应用中与固定设定点压差开关具有同样的性能，它们均是靶式流量开关的替代品。可调设定点压差开关可广泛应用在中大型冷水机组蒸发器和冷凝器的水流保护、泵状态反馈以及压差旁通控制。

一、压差式流量控制原理

对于水流量的测量，可通过测量阀门、孔板等两端的压降，再通过查阀门和孔板的压降和流 量曲线即可得到准确的流量，通过压降的方法得到流量目前已广泛用在HVAC的水侧系统及 流量测量仪表。压差式水流量开关是一种精确的流量控制方式，它在HVAC系统中的应用主要是根据HVAC设备的阻力和流量的曲线进行控制的，我们知道HVAC设备的换热器（套管式、壳管式、管板式和常用的板式换热器）、水过滤器、水泵及阀门等装置都有阻力与流量的 性能曲线，只要检测压差开关两端的进出水压差，并与该装置的预先设定值进行比较，就可以准确控制流量。它作为流量控制开关具有流量控制准确、对系统不再额外增加阻力、又对水管管径没有要求以及无水流扰动干扰等特性，可取代任何形式的靶式流量开关作为HVAC水系统的流量控制，相对于靶式流量开关它可以避免水泵气蚀引起的假流量（实际流速很大，但水中混有空气而实际流量并不大），因而可广泛应用在使用钎焊板式换热器、套管式换热器和壳管式换热器的大中小型风冷或水冷冷水机组中作水流量控制并兼有部分防冻保护的功能。

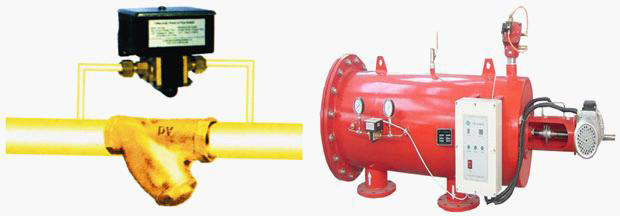

二、水过滤器脏堵检测及指示应用

当水流经过过滤器筒体流出，在过滤器产生压力差，随着过滤的进行，压差会升高，当压差达到预设定值时（通常为50kpa）时，压差开关闭合，输出一个开关信号，如果是自动清洗过滤器，则此信号送到控制盘，控制盘执行清洗指令，启动电机或电动阀开始做循环反冲清洗，同时打开排污阀，如果是手动清洗过滤器，则提供警报信号提醒用户清洗过滤器。

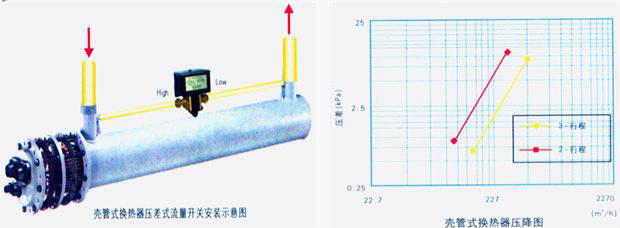

壳管式换热器水流量控制

壳管式换热器在大中型冷水机组中用作蒸发器和冷凝器，对于主机来讲蒸发器和冷凝器的水流量的不稳定直接影响主机可靠的工作，因此正确控制壳管式换热器的水流量可确保主机的运行稳定，我们可以根据壳管式换热器的压降和流量的曲线查找70%额定流量（推荐值）下的压降，AISE公司认为这个压降是主机流量保护的下限，如果没有压降流量曲线可通过现场测量的方式得到压降值，具体测试方法可向AISE公司当地办事处进行相关的技术咨询。对于壳管式冷凝器我们还建议选择可调双设定点压差开关，其中一个还可用于换热器结垢清洗状态指示，原因是由于换热器结垢造成其进出口压降增加，只要设定适当的压差值并选择本地指示就可以看到当换热器结垢到一定程度时指示灯就点亮，提醒用户及时清洗换热器，避免由于传热效果下降造成的能源浪费及对主机可靠工作的影响。
