二、特点

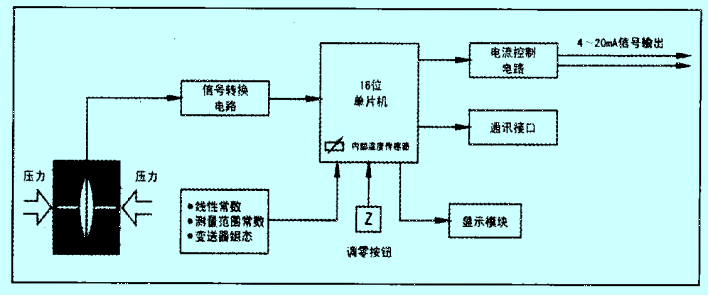

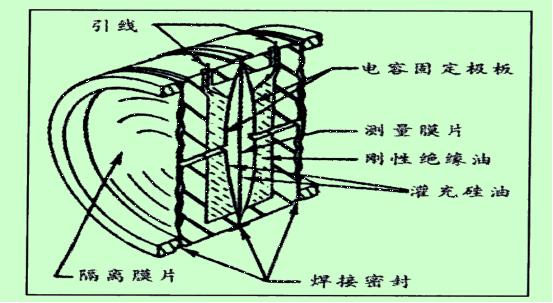

传感器结构图

(参考条件：无迁移，充硅油，316L隔离膜片)

1、使用对象：液体、气体或蒸汽

2、输 出：4～20mA DC，二线制

3、电 流：24V DC，无负载变送器可在12V DC工作，最高45V DC，带液晶表头不低于16V DC

4、使用环境：

标准型 使用温度-20℃～+80℃,储藏温度-40℃～+104℃，相对湿度0%～95%

防爆型 使用温度-20℃～+40℃,相对湿度5%～95%，大气压力86～-106KPa

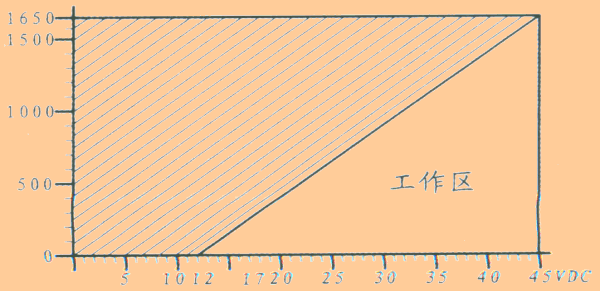

5、负载特性  负载Ω4-20mA DC

6、精度：线性输出±0.1%，开方输出±0.2%

7、稳 定 性：最高量程的0.25%

8、启动时间：最小阻尼时，最多2秒钟

9、容积吸取量：小于0.16cm3

10、阻 尼：电气阻尼为0～32秒（敏感元件另有0.2秒的恒定阻尼时间）

11、静压影响

①、零点误差：对于14MPa为最高量程的±0.25%，对于量程代号3为最高量程的±0.5%，通过零点调整可以得到校正。

②、量程误差：每6MPa可校正到输入读数的±0.25%，对于量程代号3为±0.5%。这种误差在安装前可以调校消除。

12、温度影响：

①、最大量程时：零点误差为量程的±0.5%/56℃。零点、量程总误差为±1.0%/55℃

②、最小量程时：零点误差为量程的±3.0%/56℃。零点、量程总误差为±3.5%/55℃

注：对量程代号2、3的变送器温度误差加一倍。

13、振动影响：在任意轴向上，频率200Hz，引起的误差为最大量程的0.5%/g

14、电源影响：小于标定量程的0.005%/V

15、安装位置影响：最大可产生0.25KPa的零点误差，但可校正，对量程无影响

16、电磁干扰/射频干扰影响：按照SAMAPMC33.1，从20～1000MHz 进行试验，场强可至30V/m

五、 结构规格

1、结构材料（材料适用性见附表1）

①、隔离膜片：316不锈钢、哈氏合金C、蒙乃尔合金或钽（可选）

②、排气/排液阀：316不锈钢、哈氏合金C、蒙乃尔合金

③、工艺法兰和连接头：316不锈钢、哈氏合金C、蒙乃尔合金

④、O型圈（介质接触处）：丁腈橡胶、氟橡胶（可选）

⑤、灌 充 液：硅油

⑥、螺 栓：碳钢镀镉

⑦、电气壳体：低铜铝合金。

⑧、电气壳体涂层：聚氨酯

2、工艺连接件

①、对于量程代号3、4、5的变送器，其两只法兰的中心连接孔距为21/8英寸（54mm）,孔上为NPT1/4-18；

②、对于代号6、7的变送器则为23/16（56 mm）英寸和NPT1/4-18；

③、于代号8的变送器则为21/4（57.2 mm）英寸和NPT1/4-18；

④、 对于范围代号3、4、5的变送器，其两只连接上引压孔为NPT1/2-14，法兰连接头可翻转分别给出2英寸中心距离（50.8 mm），21/8英寸（54 mm），或21/4英寸（57.2 mm）。

3、电气连接

具备现场在线测试端子

4、重量

2.4g（不包括可选件）

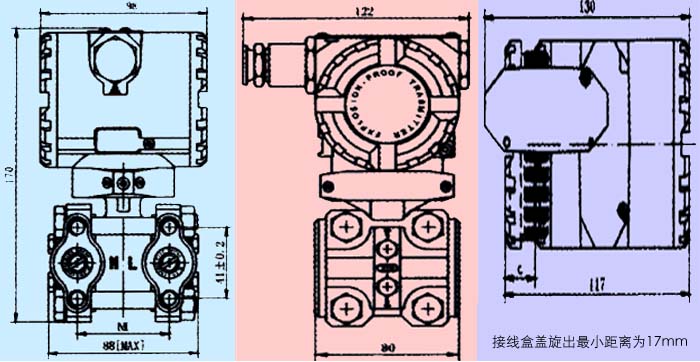

六、 外形尺寸图

量程代码	2	3	4	5	6	7	8	9	0
M尺寸（mm）	54	54	54	54	55.6	55.6	57.2	58.4	59.2

注：M—两只法兰的中心连接孔距
