一、原理及结构

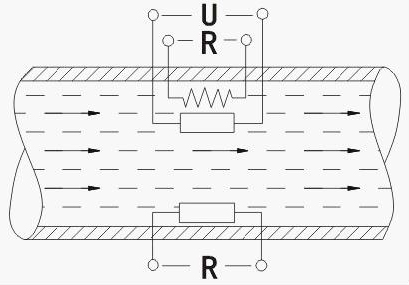

TFS-600系列热导式流量开关，基于热式原理在封闭的探头内包含两个电阻，其中一个被加热作为探测电阻，另一个未被加热作为基准电阻，当介质流动时，加热电阻上的热量被带走，电阻值被改变，两个电阻差值被用作判断流速的依据。探头采用抗结垢涂层，能有效防止管道内水垢﹑锈垢等污垢附着，抗污能力更强，工作更稳定。

独有锥形探头设计，能有效防止介质中缠绕物的缠绕。全防水壳体设计，独有防水调节旋钮，不用拆卸密封螺丝，即可任意调节，方便更可靠。适用管径范围大，随意调节设定点，可选防腐型，耐压最高达100Bar ,指示灯直接显示流量，可选继电器﹑模似量输出或模似开关量一体化输出。

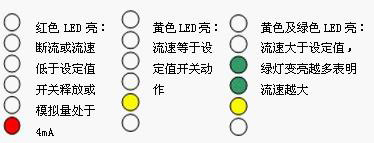

TFS-600系列热导式流量开关可对管道中的液体流动情况进行实时监控，无活动部件，免维护，安装方便，一种型号是用于多种管径要求，提供开关量输出，并采用6个LED实时显示流体流速状态，实现下列监控功能：介质流动，降低/提高流速；介质存在/不存在；介质流动/静止；监控管道内流体流速大小﹑断流监测或防止泵的空转。被广泛应用于石油化工﹑电力﹑治金﹑钢厂﹑造纸﹑食口品加工﹑水处理﹑电池厂等行业。气液两用型，可用于气动和液压系统，可用于循环水，切割液及润滑油的断流监测，以及泵的空转保护。

设定范围：1…150cm/s(水)，3…300cm/s(油)，20…2000(空气)

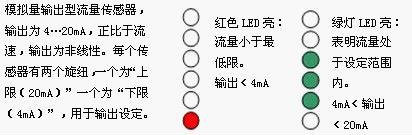

信号输出：PNP、NPN、继电器﹑模拟量(4…20mA)1)常开+常闭(SPDT)

接通电源：最大400mA(PNP或NPN型)最大1A@48VAC/DC(继电器型)

空载电流：最大80mA流量指示：LED排(6个)

设定方式：电位计设定

耐压范围： 100bar

介质温度变化：≤4℃/s

响应时间：1…13s，典型值2s

初始化时间：约8s

电气保护：反相，短路，过载保护

防护等级：IP67

介质温度：-20…100℃

环境温度：-20…80℃

储存温度：-20…100℃

接线方式：M12接插件

材质：探头：不锈钢外壳：不锈钢

重复精度：±2%

四、接线图
