浮子式流量开关LKF-01C系列-西安鼎兴自控工程有限公司

更新：2017-8-3 18:01:28 点击：

产品介绍

一、概述

LKF-01C系列浮子式流量开关是机械式流量开关，采用活塞式结构，当流量达到预制值时，机械结构触发磁性开关。

极小的压力损失，良好的重复性，抗污能力。控制器触点为铑，性能可靠，寿命长达 106。适用于较小管径。开关值由客户给出，出厂时固定。

气液两用型，工业自动化/机械设备/空气压缩工业/制冷及空调，适用于直径≤25mm的管道。

二、适用介质

三、技术参数

设定范围：详见下表（出厂设定）

输　　出：常开：250VDC，1A 25W

　　　　　常闭：250VDC，1A 25W常开+常闭：100VDC，0.25A 2.5W

接线方式：直接附线

重复性：±2.5%总量程

耐　　压：2Mpa

压力损失：0.005Mpa

环境温度：0~55℃

介质温度：0~120℃

防护等级：IP55

材　　料：黄铜

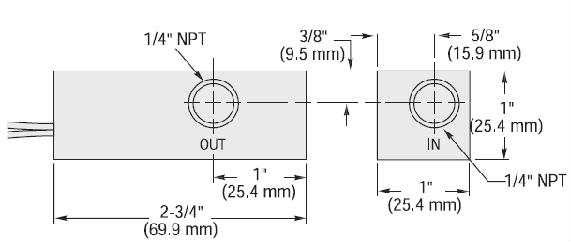

四、尺寸图

五、参数表

(流量范围确定后，其数值作为后缀加在型号后并用斜杠隔开)
管径（DN）	接口螺纹	型　号	压力(Mpa)	流量范围 L/min（出厂设定）	尺寸（A）	尺寸（B）	重量（kg）
6	1/4”管螺纹	LKF-01C/06	2	0.5~10	69.9	25.4	0.3
10	3/8”管螺纹	LKF-01C/10	2	0.5~10	69.9	25.4	0.3
注：以上参数是将开关垂直安装于水平管路，以20℃水为介质测试得出的。
