LKB靶式流量控制器采用靶式传感器，可用于水，冷却系统或其它流体回路，控制器的设定值可调。

一、规格

序号	设定范围升/分	切换差升/分	重复性误差升/分	管道直径		靶号	最大允许压力MPa	重量kg
				in	mm
1	20～48	8	1.1	1	25	1	1.6	0.5
2	34～100	10	2.6	5/4	32	1
3	65～160	14	3.8	3/2	40	1
4	120～280	26	6.4	2	50	1
5	40～140	18	4.0	2	50	2
6	210～550	18		5/2	70	1
7	110～340	15		5/2	70	2
8	380～750	20		3	80	1
9	180～470	18		3	80	2
10	115～220	20		3	80	3
11	350～920	20		4	100	2
12	210～590	20		4	100	3
13	380～1200	40		5	125	3
14	550～1800	80		6	150	3

注:1-序号6～14为参考规格    2-设定值为下切换值

二、电气性能

单刀双掷开关工作状态：流量上升至上切换值时，接线端子0-cb接通；流量下降至下切换值，0-ck接通。

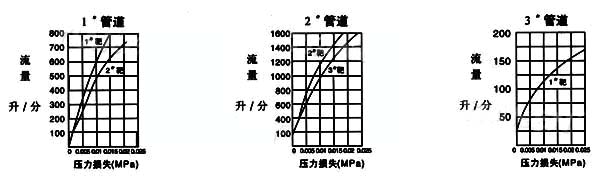

三、压力损失特性

四、外形及安装尺寸

五、安装

1、将控制器旋紧在管道专用接口上；

2、介质流动方向与外壳上箭头方向一至；

3、控制器靶与介质流动方向垂直；

4、控制器前需要10倍管道直径长度的导向直通道；

5、打开控制器罩壳，按接线图接线，然后装好罩壳。
