例如：型号为DLCK-15-020-41Y-D1-NT的流量智能测控仪是法兰式连接、被测介质为热水，管道通径为200、输出信号为两线制4～20mA，智能数显指示，配接电源为DC24V，器体材料为1Cr18Ni9Ti、耐压1.6MPa、无防爆性能，并要求与上位机通信。

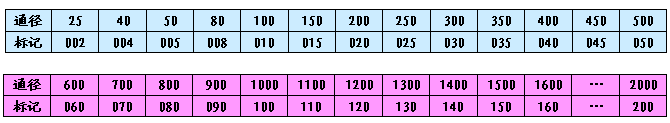

公称通径表 单位：mm

四、产品结构、 适应范围

1、产品结构：DLCK型流量智能控制仪包括流量传感器、控制器、执行机构。

b、控制器（流量智能测控仪）：

①向电动调节阀发出动作指令设定；

②显示流量值、阀的开度；

③自我诊断。

c、执行机构（电动调节阀）

①按照控制器的指令调节阀的开度；

②将阀位信号反馈到控制器。

2、适用范围：主要用于管道介质液体的流量测量与控制，如气体、液体、蒸汽等多种介质。

五、技术指标、参数

1、立式箱体、外形尺寸：380×230×480mm 控制箱电源：220V±10％ AC50HZ

2、控制仪表：

②主要技术指标：

3、流量变送器

本变送器采用压电式传感器，可靠性高，可在-20℃至250℃的工作温度范围内工作。容易与计算机等数字系统配套使用。

①特点:

Ⅰ输出信号不受流体的温度、压力、密度、粘度等参数的影响，并与流体流速成正比。

Ⅱ无可动机械零件、可靠性高、维护量小。仪表常数能长期稳定。插入式仪表在管道的插入口安装、球阀则可进行不断流装卸，以便在脏污介质中运行时定期清洗和维修。

Ⅲ感测元件不接触介质，压力损失小，量程范围大、精度高，节能显著。

②工作原理：

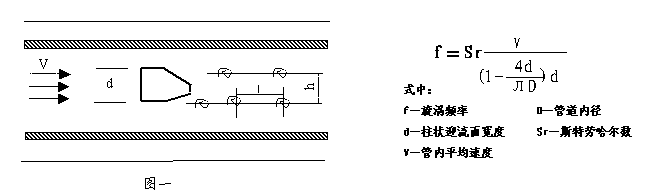

在流体中垂直插入一根柱状阻力体时，在其两侧就会交替地产生旋涡，随着流体向下游运动，形成旋涡列、称为卡曼涡街，见图、产生涡街的阻力体称旋涡发生体：实验证明，旋涡的频率与流速成正比可用下式表示：

实验证明：当两列旋涡之间的距离h和同列两个旋涡之间的距离L满足公式L/h=0.281时，非对称旋涡列就能保持稳定状态。

当流体雷诺数Re在5000～150000之间范围内时，Sr基本不变，所以，当旋涡发生体柱宽d和斯特劳哈尔数Sr为定值时，旋涡发生的频率f与流体的平均流速成正比，即与流量成正比，而：与压力、温度、密度等参数无关。流量Q与频率的关系如下式：

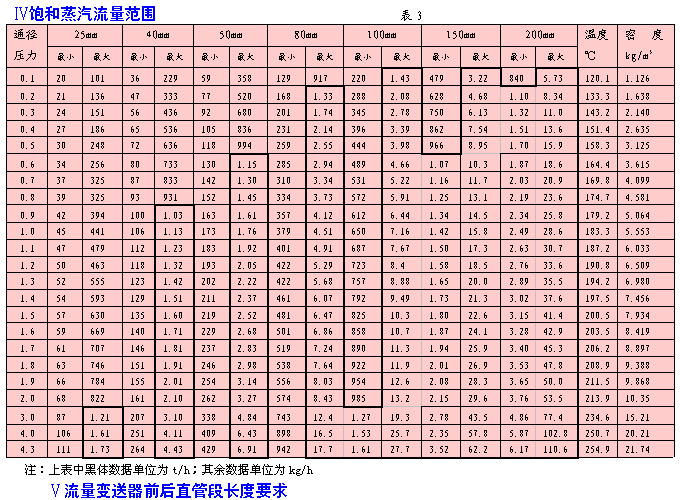

③主要技术参数

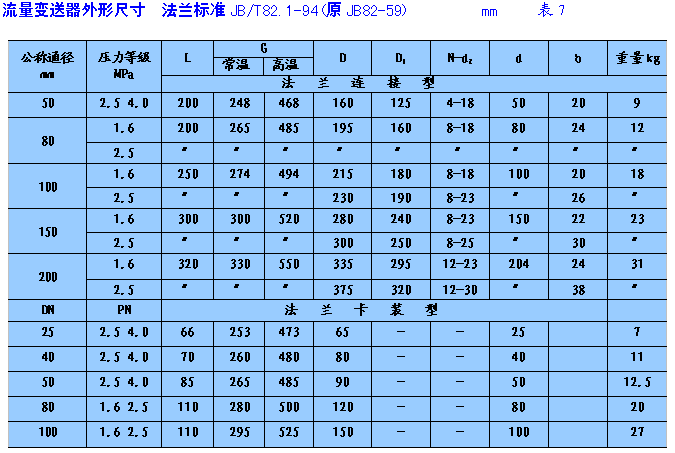

六、安装调试

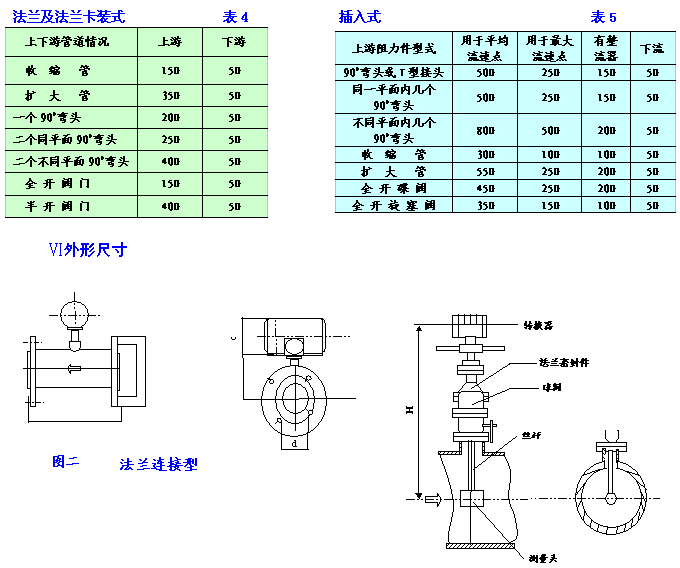

1、流量变送器必须垂直安装，进出口直管段应按表4与表5长度要求施工，对于新安装管路，安装前应将管道冲冼干净。

2、为了便于检修、维护及更换管路，本流量变送器最好如下图所示的方式安装旁路。

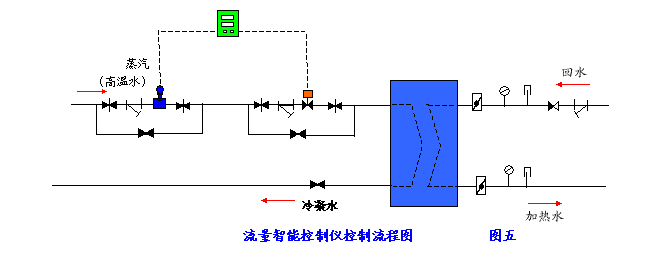

3、对于小口径（DN≤25）变送器在上游应安装过滤器。（如图五）
